化糞池纏繞機
一、機械概述：

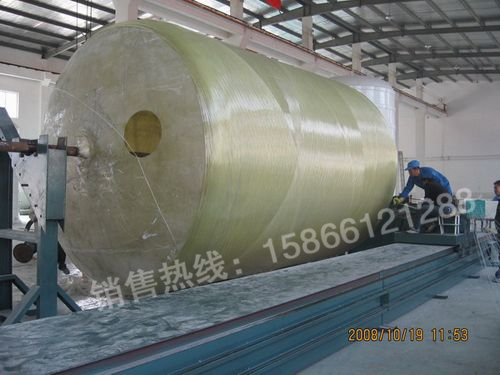

我公司研制的玻璃鋼化糞池纏繞機是采用電腦程序自動控制,，該機人機界面合理,，把產品參數輸入進去，微機可自動完成產品設計,，控制模具轉速與小車行走的復合運動完成 化糞池環纏,，交叉纏繞。
該設備纏繞玻璃鋼化糞池,，具有定位精度高,、抗干擾能力強 、操作調整方便,、組裝靈活,、生產效率高、一機多用等特點,，具有廣闊的應用前景,。 比較手糊化糞池來，該設備節省人工及原材料成本,，提高生產效率和強度,，是制造化糞池的專業設備。同時針對初始客戶轉讓化糞池制作生產技術服務,。
二,、組成結構：
1、小車行走軌道（15m或者定做）：包括擺線針減速機,、伺附電機,、 行走鏈條、鏈條漲緊機構等,；
2,、纏繞機傳動機頭（兩軸）：包括齒輪減速機及鏈輪、鏈條,、普通電機、編碼器等,；
3,、可移動罐體,、支撐架 ；
4,、纏繞小車,；
5、帶控膠裝置的梳式浸膠槽 ,；
6,、簡式張力紗架 ；
7,、微控控制柜 ,；
三、技術參數：
1,、總裝機容量：10.0KW
2,、生產產品最大直徑：Φ4200mm
3、生產產品最小直徑：Φ300mm
4,、生產產品最大長度：15000mm
5,、最大出紗速度：120m/min
6、最大紗片寬度：250mm
7,、纏繞角度：45-90度 四,、控制系統：
控制系統有手動狀態、交叉狀態（自動）,、環向狀態（可自動可半自動）,、正反向纏繞、緊急停車,、無級調速等功能,，無級調速時不影響線型。
控制系統主要由以下硬件組成,。
1,、人機界面采用觸摸屏或者液晶顯示器
2、多軸運動控制器或者工業控制計算機及控制板卡
3,、小車伺服驅動系統
4,、主軸變頻驅動系統
